[SMAD 심화: 이론] 위성 카메라 설계의 진실: 기본 GSD를 넘어 회절 한계와 최적화까지

1. 들어가는 글: 기하학은 반쪽짜리 진실이다

위성 해상도(GSD)를 공부할 때 가장 먼저 접하는 공식은 보통 저희가 다룬 공식과 같습니다.

https://univ.tistory.com/13

[SMAD 위성 탑재체] "자동차 번호판이 보일까?" 위성 해상도와 GSD 완벽 정리

$$GSD = \frac{h \times p}{f}$$

• $h$: 고도
• $p$: 픽셀 크기
• $f$: 초점 거리

이 공식은 "기하학적으로" 완벽합니다. "렌즈 줌을 당기거나(f 늘리기), 픽셀을 작게 만들면(p 줄이기) 해상도가 좋아진다"는 직관을 줍니다.

하지만 이 공식만 믿고 위성을 만들면 실패합니다. 빛은 파동이기 때문에 렌즈 구멍(Aperture)을 통과하며 퍼지는 성질, 즉 회절(Diffraction)이 발생하기 때문입니다.

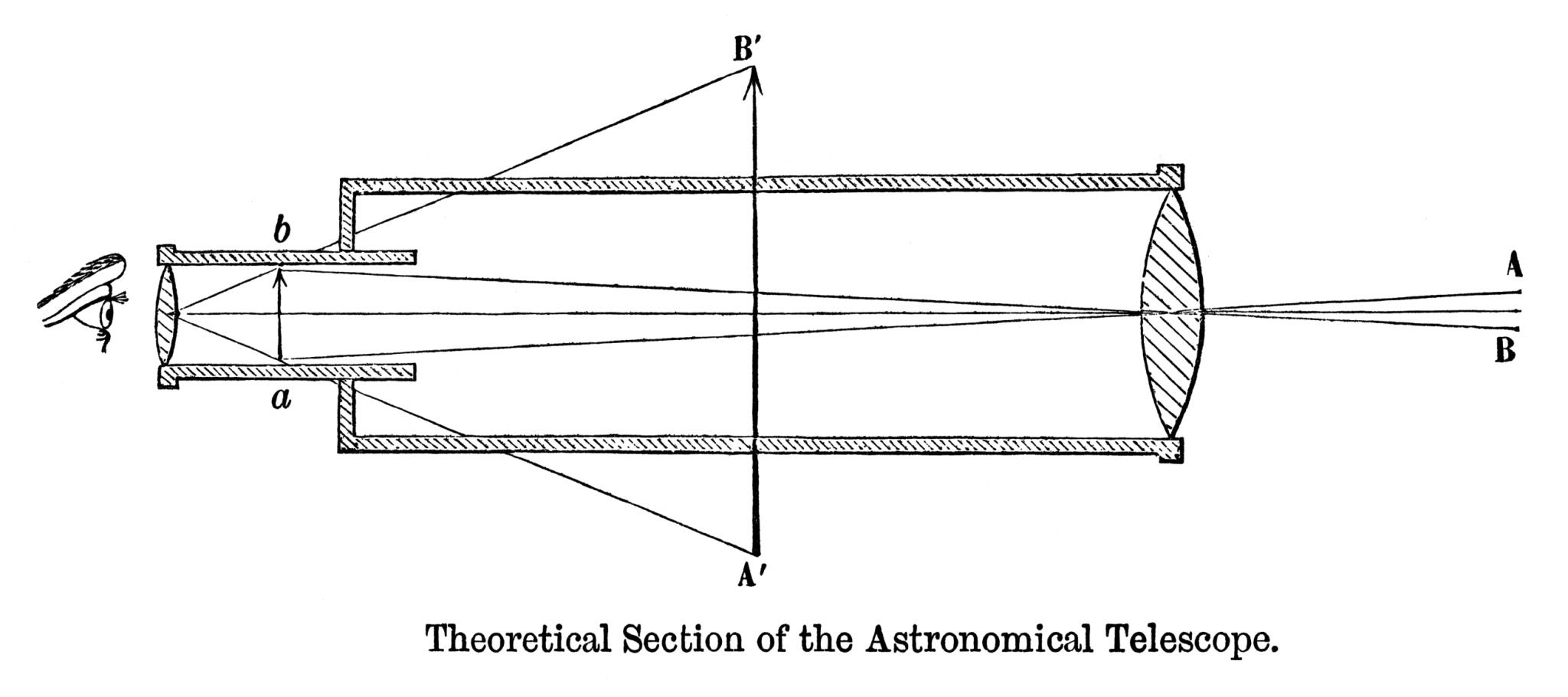

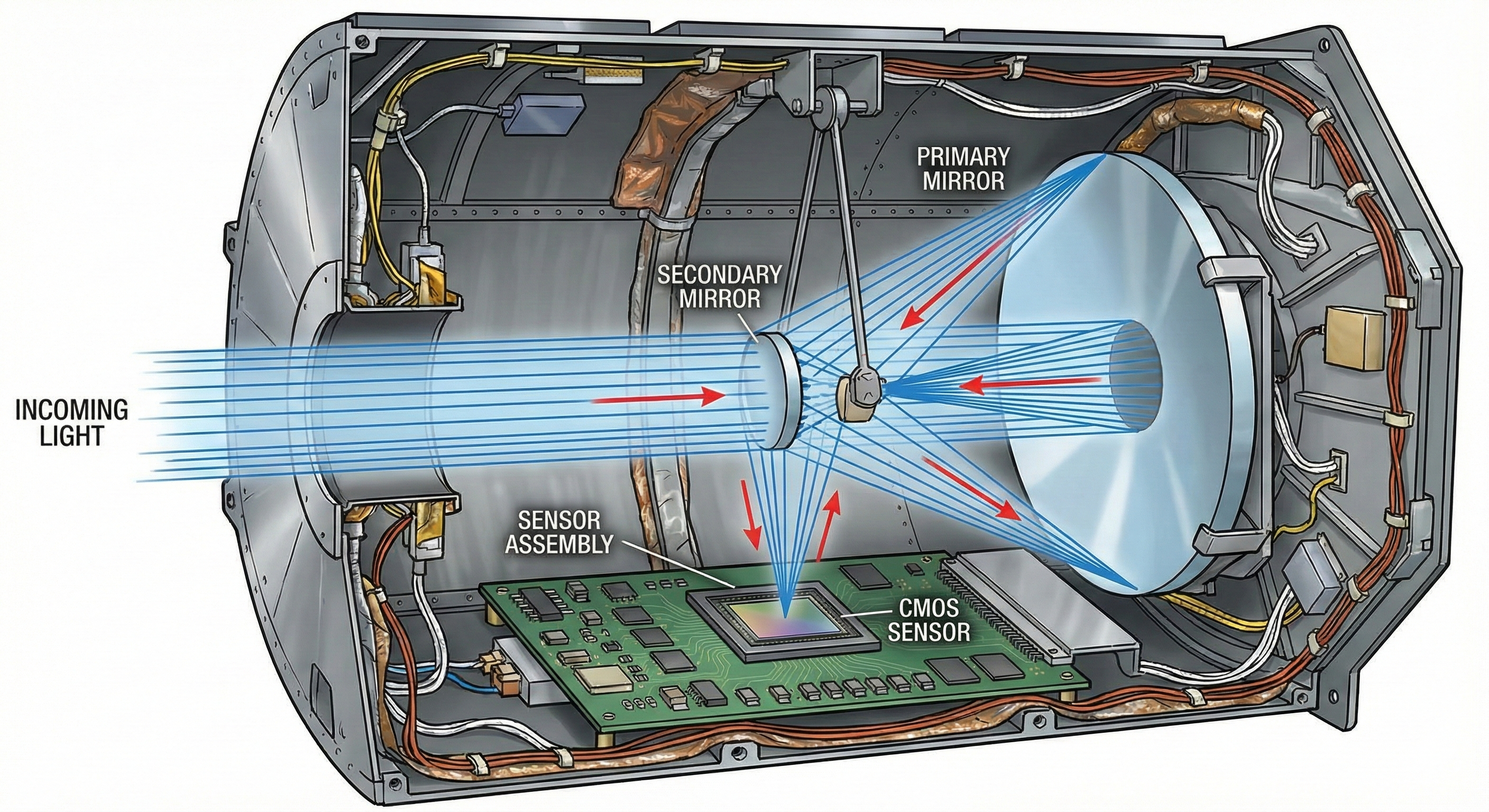

오늘은 기하학을 넘어, 광학 탑재체 설계의 진짜 장벽인 물리학(회절 한계)과, 이를 극복하기 위한 시스템 매칭(Matching) 이론을 다룹니다.

2. 기하학적 GSD vs 회절 한계 GSD

엔지니어는 두 가지 해상도를 동시에 계산해야 합니다.

① 기하학적 GSD (Geometric GSD)

• 의미: 카메라 센서(CCD/CMOS)의 픽셀 하나가 땅에서 차지하는 크기.
• 한계: 렌즈가 아무리 흐릿한 상을 맺어도, 픽셀만 작으면 수치상 GSD는 좋게 나옵니다. (소위 '뻥튀기 화질')

② 회절 한계 GSD (Diffraction Limited GSD)

• 의미: 빛의 파동 성질 때문에 발생하는 물리적인 '번짐(Blur)'의 최소 크기. 이를 레이일리 판별법(Rayleigh Criterion)이라 합니다.
• 공식: $$GSD_{diff} = 2.44 \cdot \frac{\lambda \cdot h}{D}$$
• $\lambda$: 빛의 파장 (가시광선 $\approx 0.5 \mu m$)
• $D$: 망원경의 지름(Aperture)

[심화 포인트]

기하학 공식에는 없는 '$D$(망원경 크기)'가 등장합니다.

이 공식에 따르면, 아무리 좋은 센서를 써도 망원경 지름($D$)이 작으면 해상도는 절대 좋아질 수 없습니다. 이것이 첩보 위성이 버스만큼 거대한 이유입니다.

3. 시스템 매칭: Q-Factor

그렇다면 엔지니어는 렌즈($D$)와 센서($p$)의 균형을 어떻게 맞출까요? 이때 사용하는 지표가 Q-Factor입니다.

$$Q = \frac{\text{회절에 의한 점 크기}}{\text{픽셀 크기}} = \frac{\lambda \cdot f / D}{p}$$

• $Q = 1$ (Balanced): 렌즈 성능과 센서 성능이 딱 맞음. (이상적 설계)
• $Q > 2$ (Over-sampled): 렌즈는 흐릿한데 픽셀만 너무 촘촘함. (센서 낭비, 데이터 용량만 큼)
• $Q < 0.5$ (Under-sampled): 렌즈는 아주 선명한데 픽셀이 너무 큼. (렌즈 성능 낭비, Alias 현상 발생)

진짜 고수 엔지니어는 무조건 해상도를 높이는 게 아니라, 이 $Q$값을 1~1.5 사이로 맞추는 최적화를 수행합니다.

4. SNR (신호 대 잡음비): 어두우면 안 보인다

해상도가 아무리 좋아도 사진이 어두우면 노이즈(자글거림) 때문에 물체를 식별할 수 없습니다.

• 해상도를 높이려고 픽셀($p$)을 줄이면 $\rightarrow$ 픽셀당 들어오는 빛의 양(Photon)이 줄어듦 $\rightarrow$ SNR 악화
• 이를 보상하려면? $\rightarrow$ 망원경 지름($D$)을 더 키워야 함.

결국 돌고 돌아 결론은 "돈을 써서 거울($D$)을 키워라"로 귀결됩니다. 이것이 광학 탑재체 설계의 잔인한 현실입니다.

5. 관측 폭 (Swath Width): 좁게 볼래, 넓게 볼래?

해상도만큼 중요한 것이 '한 번에 찍을 수 있는 넓이(Swath Width)'입니다.

• 망원 렌즈로 줌을 당기면(해상도 $\uparrow$), 보이는 시야는 좁아집니다(Swath $\downarrow$).
• 반대로 광각으로 찍으면 넓게 보이지만(Swath $\uparrow$), 디테일은 뭉개집니다.

임무 목적에 따라 이 균형을 맞춰야 합니다.

• 첩보 위성: 좁게 보더라도 아주 자세히 봐야 함. (Narrow Swath)
• 기상 위성: 흐릿해도 지구 전체를 한 번에 봐야 함. (Wide Swath)

6. 마무리: 이론은 여기까지

오늘은 위성 카메라 설계의 3대 요소인 GSD(해상도), 구경(Aperture), 관측 폭(Swath)의 관계를 배웠습니다.

요약하자면:

1. 잘 보고 싶으면($GSD \downarrow$) 낮게 날거나($h \downarrow$), 거울을 키워라($D \uparrow$).
2. 하지만 거울을 키우면 무겁고 비싸진다.
3. 이 사이에서 최적의 타협점(Trade-off)을 찾는 것이 탑재체 엔지니어의 역할입니다.

다음 편에서는 우리가 원하는 해상도(예: 50cm)를 입력하면, 필요한 망원경 크기(지름)와 초점 거리를 자동으로 계산해 주는 코드를 작성해 보겠습니다.
